綠碳化硅的晶型奧秘

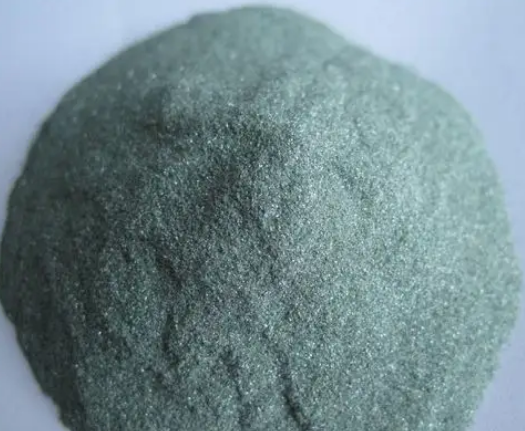

　　綠碳化硅，這一在精*加工、半導體、新能源等領域占據核心地位的高性能材料，其好的硬度、導熱性與化學穩定性，皆源于其獨特的晶體結構。作為碳化硅家族中的高純度代表，綠碳化硅的晶型并非單一形態，而是存在α型與β型兩大核心變體，不同晶型的結構差異、形成條件及性能特點，共同構成了其背后的晶型奧秘，也決定了它在不同場景的準確應用。

　　綠碳化硅的晶型核心分為α-SiC（α型碳化硅）與β-SiC（β型碳化硅）兩大類，二者雖化學成分為SiC，由硅原子與碳原子以強烈的共價鍵結合而成（離子性僅約12%），但原子的堆積排列方式存在本質差異，形成了截然不同的晶體結構。其中，α-SiC是綠碳化硅在工業應用中的主流晶型，具有六方晶體結構（類似纖鋅礦結構），微觀形態呈規整的六方柱狀，這種結構的核心特征是硅碳原子按特定的層狀序列周期性堆疊，且因堆疊序列的不同，α-SiC已發現70余種變體，工業中常見的是6H-SiC，此外還有4H、15R等變體形式。而β-SiC則為立方晶體結構（類似閃鋅礦結構），硅原子與碳原子分別構成面心立方晶格，原子排列更具對稱性，不過這種晶型在綠碳化硅中相對少見，僅在特定溫度條件下存在。

　　溫度是調控綠碳化硅晶型形成與轉變的關鍵因素，這一熱穩定性規律構成了晶型奧秘的核心機制。研究表明，β-SiC僅在1700℃以下的低溫環境中穩定形成，當溫度升高至1700℃以上時，β-SiC會緩慢發生晶型轉變，逐漸轉化為α-SiC；若溫度繼續升高至2100℃以上，這種轉變會更為好，且不同α-SiC變體的形成也與溫度密切相關——4H-SiC易在2000℃左右形成，而6H-SiC和15R-SiC則需要2100℃以上的高溫，其中6H-SiC的熱穩定性強，即便溫度超過2200℃也能保持結構穩定。工業生產中，綠碳化硅通常以優良硅石和石油焦為原料，在電阻爐內2200℃左右的高溫下冶煉而成，正是這種高溫環境決定了工業綠碳化硅的主流晶型為α-SiC，也賦予了其更高的結構穩定性。

　　晶型結構的差異直接導致了綠碳化硅性能的分化，進而決定了其應用場景的準確匹配。α-SiC憑借六方晶體結構帶來的高硬度（莫氏硬度9.2，顯微硬度3200-3400HV）、優異的耐磨性和導熱性，成為磨料磨具領域的核心原料，可用于單晶硅、玻璃、陶瓷等硬脆材料的精*切割與研磨；其中4H-SiC因具備更高的電子遷移率和寬禁帶特性，經高純度單晶制備后，成為制造第三代半導體功率器件的關鍵襯底材料，廣泛應用于新能源汽車、5G通信等高*領域。而β-SiC雖硬度略低于α-SiC，但因其立方結構帶來的高比表面積，更適合作為多相催化劑的載體，用于有機合成、廢氣處理等化工領域，不過由于其熱穩定性較差，在高溫工況下的應用受到限制。值得注意的是，綠碳化硅的高純度特性也與晶型質量密切相關——工業生產中通過嚴格控制原料純度（減少鐵、鋁等雜質），可避免雜質原子嵌入晶格或殘留于晶界，從而保證晶體結構的完整性，這也是綠碳化硅相較于黑碳化硅晶型更規整、性能更優異的關鍵原因。

　　除溫度外，晶型的形成還受多種因素調控，進一步豐富了綠碳化硅的晶型奧秘。在晶體生長過程中，熱條件、生長壓力、氣相中硅碳比（Si/C比）以及雜質含量等，都會影響晶型的穩定性與純度。
　　從本質上看，綠碳化硅的晶型奧秘是結構、溫度與性能的協同統一——高溫環境決定了主流晶型為穩定的α-SiC，六方晶體結構賦予了其好的物理化學性能，而通過調控工藝參數實現的晶型準確控制，則讓其性能與應用場景匹配。正是這種獨特的晶型特性，讓綠碳化硅在磨料磨具、半導體、新能源等多個領域發揮著不可替代的作用，也使其成為新材料領域中晶型調控與性能優化的典型代表。
