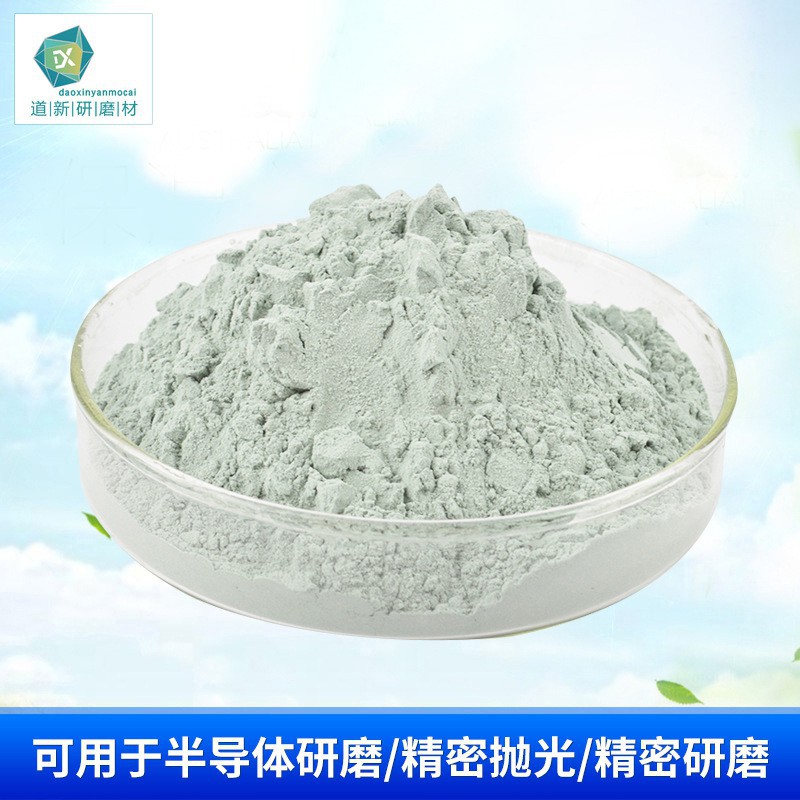

綠碳化硅在電子封裝復合材料中的作用

　　隨著5G通信、人工智能、電動汽車等產業的飛速發展，電子器件正朝著更高功率、更高頻率、更小尺寸的方向演進。隨之而來的嚴峻挑戰是：如何有效地將芯片產生的巨額熱量迅速導出，避免因“熱失效”導致性能下降乃至設備損壞？在這一核心難題面前，電子封裝材料成為關鍵瓶頸，而綠碳化硅，正是破解這一瓶頸、提升復合材料性能的“明星填料”。
　　一、時代需求
　　傳統的電子封裝材料本身是熱的不良導體，其導熱系數較低，無法滿足高功率密度的散熱需求。理想的封裝復合材料需要同時具備：
　　高導熱性：快速將芯片熱量傳遞至散熱器。
　　低熱膨脹系數：與芯片材料匹配，避免熱應力導致開裂或脫層。
　　良好的絕緣性：保證電路間的電氣隔離。
　　適當?shù)臋C(jī)械強度與加工性。

　　單一的基體材料無法滿足所有這些矛盾的需求。因此，向聚合物基體中填充高導熱填料，形成復合封裝材料，成為主流技術路線。

　　二、綠碳化硅的獨特優勢
　　在眾多備選填料中，綠碳化硅脫穎而出，源于其一系列物理化學性質契合了封裝需求。
　　1.導熱性：綠碳化硅本身具有較高的熱導率，其晶體質量越高，熱導率表現越好。作為填料分散在聚合物中，它能構建起有效的三維導熱通路，顯著提升復合材料的整體導熱能力。
　　2.優異的熱匹配性：綠碳化硅的熱膨脹系數與半導體芯片材料非常接近。當溫度變化時，封裝材料與芯片能夠“同步”膨脹收縮，從而降低界面熱應力，提高封裝的可靠性和壽命。
　　3.高電阻率與絕緣性：高純度的綠碳化硅是優良的絕緣體，能夠有效保證封裝材料的電氣絕緣性能，防止短路。
　　4.高硬度與穩定性：其化學性質穩定，耐高溫、抗氧化，能保證在嚴苛工況下長期穩定工作。
　　三、綠碳化硅如何“改造”復合材料？
　　綠碳化硅在復合材料中扮演著多重角色，其作用遠不止是簡單的“填充”。
　　構建導熱網絡：這是其核心作用。當填料的含量達到一定臨界值時，綠碳化硅顆粒相互接觸，在絕緣的聚合物基體中形成連續的、類似于“高速公路”的導熱網絡，使得聲子能夠有效傳輸，從而將復合材料的導熱系數提升數倍乃至數十倍。
　　調控?zé)崤蛎浶袨椋壕酆衔锘w通常具有很高的熱膨脹系數。綠碳化硅的加入，以其自身較低的熱膨脹系數，有效地束縛和限制了聚合物的受熱膨脹，使復合材料整體的熱膨脹系數大幅降低，更好地匹配芯片。
　　力學性能：綠碳化硅顆粒的高硬度和高強度，可以起到類似混凝土中鋼筋的增強和增韌作用，提高封裝材料的剛度、硬度和抗疲勞性能。
　　四、應用前景
　　綠碳化硅增強的電子封裝復合材料已廣泛應用于：
　　功率模塊：IGBT、SiC/GaN功率器件的封裝絕緣基板與灌封膠。
　　射頻微波：綠碳化硅5G通信基站的功放模塊封裝。
　　LED照明：大功率LED芯片的封裝散熱。
　　汽車電子：電動汽車控制器、車載充電機的熱管理。
　　在電子設備不斷突破物理征程中，綠碳化硅以其“導熱不導、熱穩性強”的獨特稟賦，從傳統的磨料領域成功跨界，在現代電子封裝復合材料中扮演了不可或缺的角色。它不僅是提升材料性能的關鍵功能單元，更是連接芯片與外部世界、保障高可靠運行的堅實橋梁。
